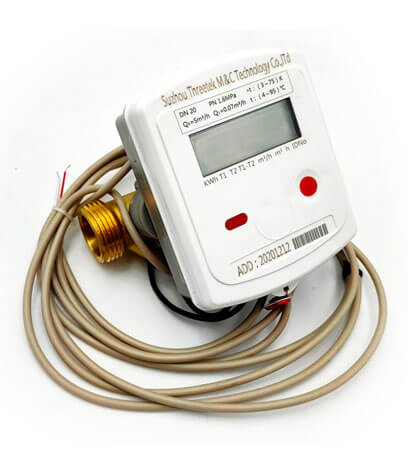

  • 无线NB超声波热量表
无线NB超声波热量表
超声波热量表通过超声波测量流量及显示水流经热交换系统所释放或吸收热能量的仪表。它通过两种传感器测得的物理量——热载体的流量和进出口的温度,再经过密度和热焓值的补偿及积分计算,才能得到热量值。借助NB-IoT通讯方式,可实现数据远传和集中控制供热。
全国热线

189-9431-0280

无线NB超声波热量表
产品特点
  •   内部无活动部件和磁性部件,无磨损,不易堵塞,压力损失小,特别适合中国供热系统复杂的水质状况;
  •   采用微处理技术和微功耗技术,热量消耗全部智能计算;
  •   具有热量、冷量双计量功能;
  •   可显示热量表所需的各种数据,并带有中文提示;
  •   具有断电数据自动保存功能;
  •   具有错误自检及报警功能;
  •   具有18个月数据存储查询功能;
  •   通讯接口M-Bus,RS-485适用数据远传和集中控制;
  •   通讯接口M-Bus,RS-485适用数据远传和集中控制;

 一、口径及单位

显示主题
单位
精度
备注
DN15~dn32 DN40
累计热量 KW·h 1 1
功率 KW 0.001 0.001
进水温度 0.01 0.01
回水温度
0.01 0.01
进回水温度
0.01 0.01
瞬时流量 m³/h 0.001 0.001
累计流量
0.01 0.01
运行时间 h 1 0
当前日期



累计冷量 KW·h 1 1

 二、主要技术参数

项目 单位 参数
公称口径 mm 15 20 25 32 40
最大流量 m³/h 3 5 7 12 20
常用流量 m³/h
1.5 2.5 3.5 6 10
最小流量 m³/h
0.03 0.05 0.07 0.12 0.2
精度等级
2级
公称压力 MPa ≤1.6
温度范围 4~95
温差范围 k 3~75
最大显示值 8位 999999.99
防护等级 IP67
环境等级 A类温度5~55℃,湿度:<93RH(%)
内置电池 使用寿命>6年
安装方式 水平安装/垂直安装
温度传感器 PT1000
压力损失 MPa
≤0.025


三、外形尺寸

公称口径(mm) 15 20 25 32 40
长度L(mm) 110 130 160 180 200
宽度W(mm) 125 125 125 125 125
高度H(mm) 86 86 90 100 120
表螺纹(inch) G 3/4 B G1B G1 1/4 B G1 1/2 B
G2B
含接管长度L1(mm) 205 235 280 350 328
接管螺纹(inch) R1/2 R3/4 R1 R1 1/4 R1 1/2

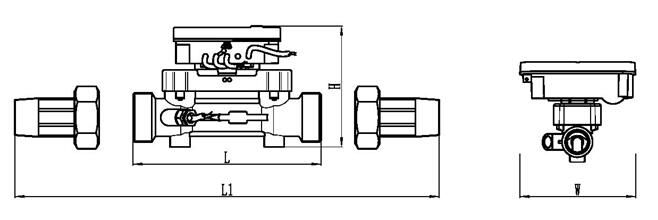

NB超声波热量表尺寸图
