靶式流量计在煤气流量测量中的应用案例

 》 应用行业：

煤气流量测量。当下，天然气、煤气正在走入千家万户中，方便了人们的生活，成为人们生活不可或缺的一部分。天然气、煤气的计量方式一般包括体积计量、质量计量和能量计量这三种方式，如今比较广泛应用的是体积计量。计量时对计量数据的要求比较高。

》 客户介绍：

来自内蒙古鄂尔多斯的某中外合资企业，拥有当今最先进的技术装备及大型自备电厂，加上当地拥有丰富的煤炭矿产等资源，主要生产和销售锰硅合金。由于气化炉的水煤气湿度大、粉尘浓且具有较大粘性粘，原用涡街和V锥流量计，都没有成功。

》 所测流量工艺参数：

口径：DN600

压力：3.4~4KPa（不大于7KPa）

温度：130度（不高于180度）

量程：5000~10000~15000m3/h

密度：0.756kg/m3

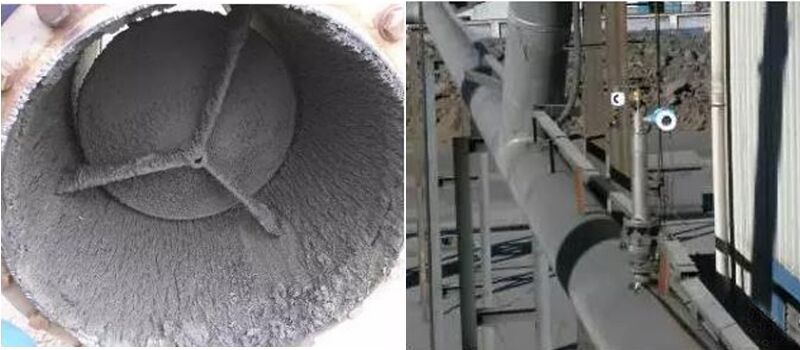

煤气管道，一般口径较大，压力较低，含有大量粘性灰渣，并且湿度较大。采用传统的节流装置测量其流量时，极易堵塞引压管，造成较大的测量误差。其它很多流量仪表在这种工况都没有成功案例。

》 产品介绍：

 根据客户需求，我公司开发了在线插入式吹扫靶式流量计保证客户能够正常使用靶式流量计。研究人员通过了解客户实际情况之后在靶杆周围设计了一正压腔室，通过持续不断的向正压腔室吹入氮气，在靶杆周围形成一正压区域，从而阻挡灰尘进入到靶杆周围敏感区域，从而保证靶式流量计能够正常工作于高粘粉尘环境中。
